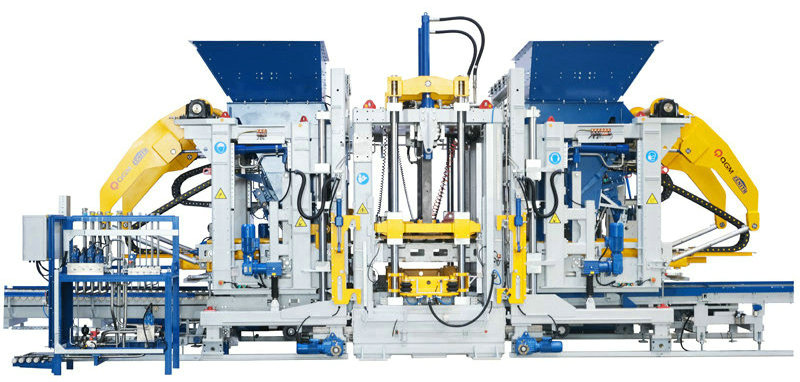

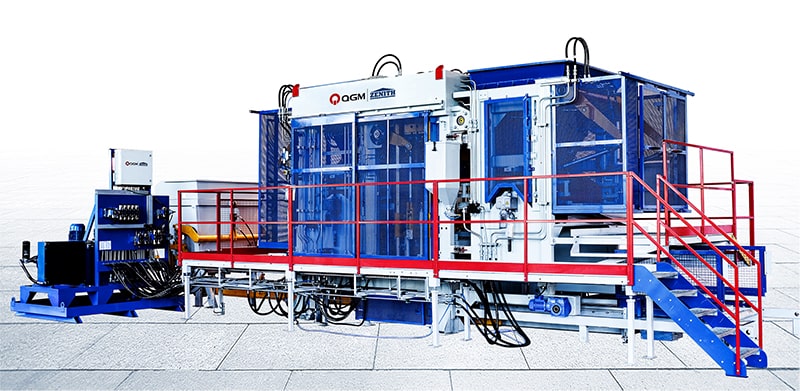

ZN2000C ბეტონის ბლოკის მანქანა

ZN2000C ბეტონის ბლოკის მანქანა არის თვითგანვითარებული მოდელი. იგი ხასიათდება ინტელექტისა და ავტომატიზაციის მაღალი ხარისხით და სრულად იყენებს მაღალტექნოლოგიურ უახლეს ტექნოლოგიებს, როგორიცაა დიგიტალიზაცია და საინფორმაციო სისტემა, რომელიც ფართოდ გამოიყენება ახალი ქალაქებისა და სპონგური ქალაქების მშენებლობაში.

მახასიათებლები:

ორმაგი ვიბრაციის მაგიდა, რვა სერვო ძრავა (სურვილისამებრ) ზედა აღჭურვილობა

მოდულური ასამბლეა უფრო ადვილი მოვლისთვის, წარმოებულია აგურის უფრო მრავალფეროვანი ტიპები

უფრო მაღალი ტევადობა, უფრო მაღალი პროდუქტიულობა

პალეტის ზომა 1400x1400/1300 მმ

ფორმირების ფართობი 1320x1350/1250 მმ

პროდუქტის სიმაღლე 40-500 მმ

ბლოკების რაოდენობა ღრუ აგური: 18 ბლოკი/ყალიბი (390x190x190 მმ)

სტანდარტული აგური: 105 ბლოკი/ყალიბი (240x115x53 მმ)

გზის აგური: 66 ბლოკი/ყალიბი (200x100x60 მმ)

აღჭურვილობის ზომა დაახლ. 10000

დაახლ. 4700

დაახლ. 3400

ვიბრაციის სისტემა ვიბრაციის ცხრილის მაქსიმალური აგზნების ძალა: 200/კნ

პრესის თავის მაქსიმალური აგზნების ძალა: 40/კნ

ელექტრული პარამეტრები საერთო სიმძლავრე (მინიშნება): 231/კვტ

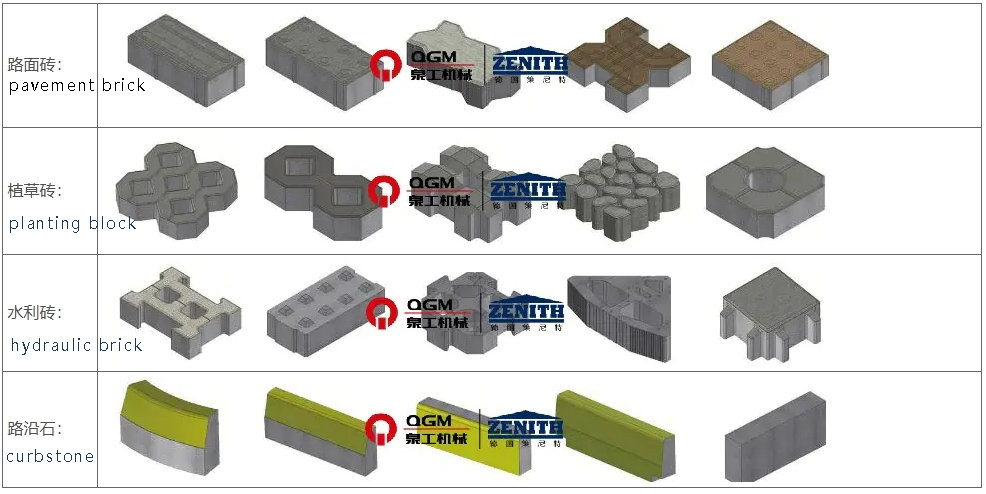

აღჭურვილობის მიერ წარმოებული აგურის ნიმუშების სქემატური დიაგრამა

ტექნიკური უპირატესობები

1. გერმანული ვერსიის მაღალი ხარისხის ჩარჩო დიზაინი

მთავარი ჩარჩო იყენებს ზენიტის დაპატენტებული ტექნოლოგიით შედუღებულ მაღალი სიმტკიცის ჩარჩოს სტრუქტურას, რომელიც შედუღებულია მორგებული სპეციალური სექციის ფოლადით, გონივრული დიზაინით, თანაბარი და ლამაზი შედუღებით და მთელი ჩარჩო გადის დაბერების ვიბრაციულ მკურნალობას ჩარჩოს მაღალი ხარისხისა და მაღალი სტაბილურობის უზრუნველსაყოფად. მოწინავე სტრუქტურული დიზაინის პროცესი მაინსფრეიმს გაფართოებას ხდის, ხოლო გვერდითი ფორმის გახსნისა და დახურვის ფუნქცია, ბირთვის ამოღების (დაფის) ფუნქცია, პოლისტიროლის დაფის იმპლანტაციის ფუნქცია და ა.შ. შემდგომში შეიძლება დაემატოს.

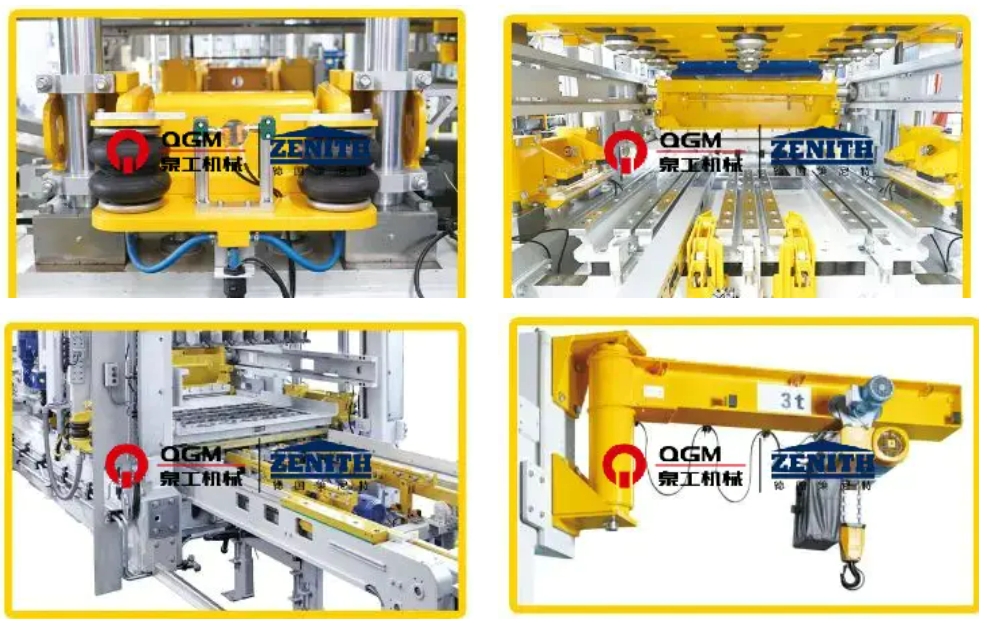

2.ფორმის სწრაფი შეცვლის ავტომატური სისტემა

როდესაც ყალიბი გადადის მასპინძელ პოზიციაზე, მისი ამწევი სისტემა აცნობიერებს ფორმის ავტომატურ ცვლილებას ყალიბის სწრაფი შეცვლის მოწყობილობაზე. ზედა და ქვედა ფორმები ავტომატურად იკვრება პნევმატურად, რაც არის უსაფრთხო, ეფექტური, მარტივი და მოსახერხებელი შესანარჩუნებლად. იგი ძირითადად მოიცავს:

პნევმატური ჩამოსხმის დამჭერი მოწყობილობა: იგი ძირითადად შედგება ყალიბის სამაგრისაგან და პნევმატური სამაგრი ღეროებისგან ორივე მხრიდან, რომლებიც ხელს უწყობენ ყალიბების დამაგრებასა და დამაგრებას, როდესაც მასპინძელი მანქანა ახორციელებს წინასწარ ვიბრაციას და ძირითად ვიბრაციას, რათა მიაღწიოს საუკეთესო ვიბრაციის ეფექტს და გაახანგრძლივოს ფორმების მომსახურების ვადა.

პნევმატური ჩაღრმავების ჩამკეტი მოწყობილობა: ჩაღრმავება ფიქსირდება დამჭერი მოწყობილობით აირბაგით, რომელსაც შეუძლია ადვილად და სწრაფად შეცვალოს ჩაღრმავება, შეამციროს ყალიბის გამოცვლისა და დამონტაჟების დრო და უზრუნველყოს ფორმის ქვედა ჩარჩოსა და ზედა ჩაღრმავების ზუსტი დამაგრება.

ყალიბის ჩასმის ელექტრო მოწყობილობა: ყალიბის სამონტაჟო მოწყობილობა გამოიყენება ყალიბების ძირითად მანქანაში დასაყენებლად და ყალიბების შესანახად და ამოსაღებად მანქანიდან ელექტრული ჩამოსხმის სამაგრის საშუალებით, რომელიც შეიძლება გამოყენებულ იქნას ბაზარზე არსებული ფორმების უმეტესობაზე, ხოლო სპეციალური ყალიბების სამაგრები შეიძლება გამოყენებულ იქნას სპეციალური ფორმებისთვის.

ყალიბის შემცვლელი მოწყობილობა: დამონტაჟებულია ძირითადი დანადგარის ჩარჩოზე, გამოიყენება ყალიბების აწევისა და ჩატვირთვისას ყალიბების შეცვლისას, აღჭურვილია ელექტრული ჯაჭვის ამწე და ელექტრო სასეირნო მოწყობილობით.

3. დამზადების სისტემები

4. "ულტრადინამიკური" სერვო ვიბრაციის სისტემა:

"ულტრა დინამიური" სერვო ვიბრაციის ტექნოლოგია არის ერთგვარი მაღალი ეფექტურობის, თვითადაპტაციური ვიბრაციის სისტემა, რომელიც სპეციალურად შექმნილია აგურის მანქანებისთვის; სერვო ძრავას შეუძლია უსწრაფესი რეაგირება მოახდინოს უმოკლეს რეაქციის დროში, გააცნობიეროს უმაღლესი ვიბრაციის შესრულება, შეამციროს გამოყენებული ცემენტის რაოდენობა და შეამციროს წარმოების ციკლი, წარმოქმნას მაღალი კომპაქტური ბეტონის პროდუქტები; ვიბრაციის სისტემას შეუძლია მოქნილად მოერგოს სხვადასხვა ბეტონის პროდუქტების საჭიროებებს. სერვო ძრავას შეუძლია უმოკლეს რეაქციის დროს უსწრაფესი რეაგირება მოახდინოს უმაღლესი ვიბრაციის ეფექტურობის მისაღწევად, რამაც შეიძლება შეამციროს ცემენტის რაოდენობა, შეამციროს წარმოების ციკლი და წარმოქმნას უაღრესად კომპაქტური ბეტონის პროდუქტები; ვიბრაციის სისტემა შეიძლება მოქნილად იყოს ადაპტირებული სხვადასხვა ბეტონის პროდუქტების წარმოების საჭიროებებზე.

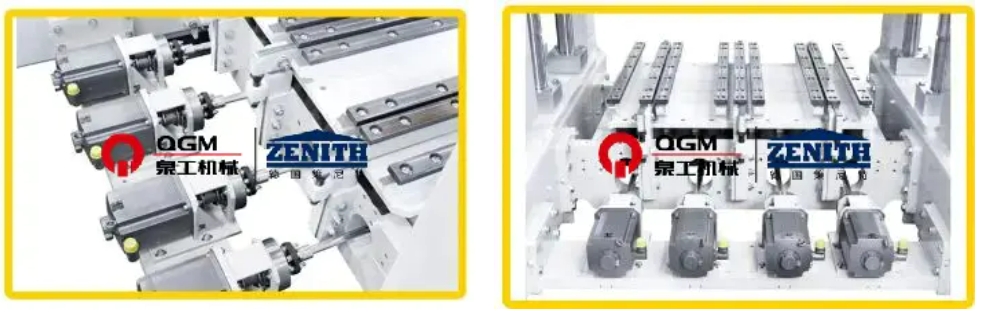

8 ვიბრაციის ერთეული მექანიკური ბალანსით, ინდივიდუალურად დაყენებული 8 სერვო დისკებით;

8 სერვო ძრავა, ინდივიდუალურად დამონტაჟებული ძრავის საყრდენების გარე ვიბრაციის საიზოლაციო სხივებზე;

5. ზუსტი სერვო კონტროლის სისტემა

სიგნალის გამოხმაურების საშუალებით, ვიბრაციის ფაზისა და სიჩქარის კონტროლი, მოძრაობის სინქრონიზებული კონტროლი, მაღალსიჩქარიანი ლოდინი, შეიძლება დასრულდეს ვიბრაციისა და ვიბრაციის აღმოფხვრის მოკლე დროში, რათა შემცირდეს ჩამოსხმის ციკლი და უკეთესი დამუხრუჭების ეფექტი. პოზიციისა და სიჩქარის ორმაგი დახურული მარყუჟის საშუალებით აკონტროლეთ აგზნების ძალა მოქმედებს მხოლოდ ვერტიკალური მიმართულებით, მაქსიმალურად გაზრდის აგზნების ეფექტურ ძალას და ამავდროულად თავიდან აიცილებთ მანქანას ჰორიზონტალური აგზნების ძალის დაზიანებას, ახანგრძლივებთ აღჭურვილობის სიცოცხლეს და შეძლებთ სხვადასხვა პარამეტრების დაყენებას სხვადასხვა პროდუქტის მოთხოვნილებებისთვის და მაღალი ხარისხის პროდუქტების წარმოებას.

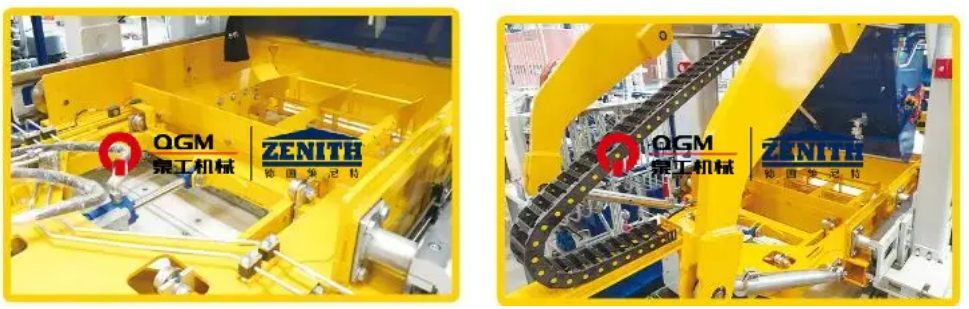

პრესის თავი, ყალიბის ჩარჩო, აგრეგატული მანქანა და ქსოვილის მანქანა კონტროლდება პროპორციული მიმართულების სარქველით კოჭის უკუკავშირით, რომელსაც აქვს სწრაფი რეაგირების დრო; მიღებულია გადაადგილების სენსორის/კოდერის-PLC-პროპორციული მიმართულების სარქველი-ცილინდრის დახურული მარყუჟის მართვის რეჟიმი, რაც კონტროლს უფრო ზუსტს ხდის, ხოლო ცილინდრის მოქმედებას უფრო სწრაფ და სტაბილურს; ჰიდრავლიკური სადგური იღებს ცვლადი დგუშის ტუმბოს, რომელიც არ გამოყოფს წნევის ზეთს და ატვირთავს ტუმბოს, როდესაც ჰიდრავლიკური სისტემა მიაღწევს დადგენილ წნევას ენერგიის მოხმარების შესამცირებლად; ჰიდრავლიკური სადგური იღებს აკუმულატორის დამხმარე ზეთის მიწოდებას, რაც ამცირებს ენერგიის მოხმარებას; ხოლო ჰიდრავლიკური სადგური იღებს აკუმულატორის დამხმარე ზეთის მიწოდებას, რაც ამცირებს ენერგიის მოხმარებას და ამცირებს ენერგიის მოხმარებას. ჰიდრავლიკური სადგური იღებს აკუმულატორის დამხმარე ზეთის მიწოდებას, რომელიც შეიძლება გამოყენებულ იქნას ერთდროულად რამდენიმე მოქმედებისთვის, ხოლო ჰიდრავლიკური სისტემის წნევა სტაბილურია; ჰიდრავლიკურ სისტემას აქვს წნევის სენსორები, რომლებიც შეიძლება გამოჩნდეს ოპერაციულ პანელზე მარტივი სანახავად; ჰიდრავლიკურ სისტემას აქვს ტემპერატურის სენსორები, გამაგრილებლები და გამათბობლები, რომლებსაც შეუძლიათ ეფექტურად აკონტროლონ ზეთის ტემპერატურა, რათა ჰიდრავლიკურ ზეთს ჰქონდეს კარგი შესრულება.

6. ჰიდრავლიკური სისტემები
